लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) का उपयोग औद्योगिक उपकरणों में किया जाता है, चिकित्सा उपकरण, खुदरा कियोस्क, और रोजमर्रा के मॉनिटर। लेकिन एलसीडी स्क्रीन पर आप जो भी छवि देखते हैं उसके पीछे एक समन्वित प्रक्रिया होती है जिसमें कई घटक सही सिंक में काम करते हैं। यह समझना कि ये घटक कैसे काम करते हैं{{2}और वे कैसे इंटरैक्ट करते हैं{{3}इंजीनियरों, इंटीग्रेटर्स और उच्च प्रदर्शन वाले एलसीडी का चयन करने वाले किसी भी व्यक्ति के लिए आवश्यक है।

यह आलेख अमेरिकी अंग्रेजी में स्पष्ट और आसान तरीके से बताता है कि एक एलसीडी अंदर से बाहर तक कैसे काम करती है, प्रत्येक घटक क्या करता है, और समग्र प्रदर्शन प्रदर्शन को कैसे अनुकूलित किया जाए।

एलसीडी कैसे काम करती है

विद्युत सिग्नल ट्रांसमिशन

प्रत्येक छवि एक विद्युत संकेत के रूप में शुरू होती है। यह सिग्नल एचडीएमआई, डिस्प्लेपोर्ट, वीजीए, या अन्य इंटरफेस के माध्यम से डिस्प्ले में प्रवेश करता है और एडी (एनालॉग - से - डिजिटल) बोर्ड या ड्राइवर बोर्ड द्वारा संसाधित किया जाता है।
ये बोर्ड प्रबंधन करते हैं:

सिग्नल डिकोडिंग

समय तुल्यकालन

वोल्टेज नियंत्रण

एलसीडी पैनल पर डेटा ट्रांसमिशन

यहां एक प्रमुख घटक टीसीओएन (टाइमिंग कंट्रोलर) है। यह सुनिश्चित करता है कि पिक्सेल सही क्रम में ताज़ा हों, छवि को फटने से बचाएं, और क्षैतिज और ऊर्ध्वाधर स्कैनिंग को संरेखित करें। सटीक समय के बिना, डिस्प्ले झिलमिलाहट करेगा या विकृत छवियां दिखाएगा।

बैकलाइट और लिक्विड क्रिस्टल इंटरेक्शन

एलसीडी पैनल स्वयं प्रकाश उत्पन्न नहीं करता है। यह एक एलईडी बैकलाइट पर निर्भर करता है, जो आम तौर पर निम्न प्रकार से होता है:

इनडोर वाणिज्यिक डिस्प्ले के लिए 250-400 निट्स

उच्च चमक वाले औद्योगिक डिस्प्ले के लिए 700-1500 निट्स

2000+ सूरज की रोशनी के लिए निट्स{{1}पठनीय स्क्रीन

बैकलाइट से प्रकाश दर्शक तक पहुंचने से पहले एक विसारक, प्रिज्म शीट, एक प्रकाश गाइड प्लेट और लिक्विड क्रिस्टल परत से होकर गुजरता है।

वोल्टेज लागू होने पर लिक्विड क्रिस्टल घूमते हैं, जिससे प्रत्येक पिक्सेल से अलग-अलग मात्रा में प्रकाश गुजरता है। इसे RGB रंग फ़िल्टर के साथ संयोजित करने से पूर्ण -रंगीन छवियां उत्पन्न होती हैं।

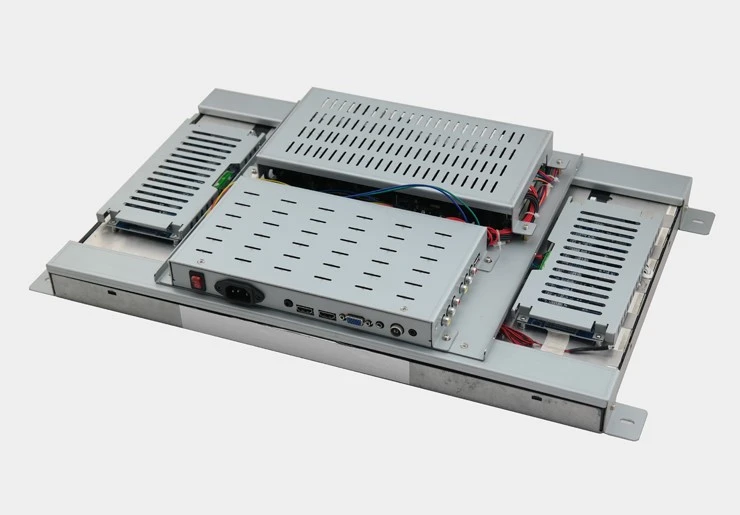

चालक मंडल की भूमिका

ड्राइवर बोर्ड प्रबंधन करता है:

इनपुट सिग्नल प्रोसेसिंग

शक्ति विनियमन

ताज़ा दर नियंत्रण

बैकलाइट समायोजन

छवि प्रसंस्करण सेटिंग्स

उच्च गुणवत्ता वाले ड्राइवर बोर्ड 1920×1080, 2560×1440 और 4K जैसे आधुनिक रिज़ॉल्यूशन के साथ-साथ एचडीएमआई 2.0, डिस्प्लेपोर्ट 1.2, एलवीडीएस और ईडीपी जैसे उन्नत इंटरफेस का समर्थन करते हैं।
स्थायित्व सुनिश्चित करने के लिए औद्योगिक {{0}ग्रेड बोर्ड EMC सुरक्षा, विस्तृत {1}वोल्टेज इनपुट और लंबे समय तक चलने वाले घटक भी प्रदान करते हैं।

प्रत्येक घटक एक साथ कैसे काम करता है

पैनल प्रतिक्रिया

एलसीडी पैनल निर्धारित करता है:

प्रतिक्रिया समय (आमतौर पर 5-12 एमएस ग्रे - से - ग्रे)

देखने के कोण

रंग सटीकता

कंट्रास्ट प्रदर्शन

आईपीएस पैनल में व्यापक 178 डिग्री देखने के कोण और उच्च रंग सटीकता होती है, जो उन्हें औद्योगिक और चिकित्सा डिस्प्ले के लिए आदर्श बनाती है। टीएन पैनल तेज़ प्रतिक्रिया समय प्रदान करते हैं लेकिन सीमित रंग प्रदर्शन और संकीर्ण देखने के कोण प्रदान करते हैं।

सिग्नल प्रोसेसिंग अनुकूलन

एडी बोर्ड या ड्राइवर आईसी के अंदर उन्नत छवि प्रसंस्करण कार्यों में शामिल हैं:

गामा सुधार

कुशाग्रता वृद्धि

कंट्रास्ट सुधार

शोर में कमी

रंग अंशांकन

रंग प्रदर्शन को अक्सर पैनल गुणवत्ता के आधार पर रंग सरगम ​​द्वारा मापा जाता है, जैसे कि sRGB 100%, NTSC 72%, या DCI-P3 90%।

रंग नियंत्रण

प्रत्येक एलसीडी पिक्सेल में तीन उपपिक्सेल {{0}लाल, हरा और नीला होता है।
ड्राइवर आईसी प्रत्येक उपपिक्सेल में वोल्टेज को सटीक रूप से समायोजित करते हैं, जिससे प्रभावित होते हैं:

रंग

परिपूर्णता

चमक

समग्र एकरूपता

लगातार छवि पुनरुत्पादन के लिए सटीक वोल्टेज नियंत्रण आवश्यक है, विशेष रूप से मेडिकल इमेजिंग या फ़ैक्टरी स्वचालन जैसे अनुप्रयोगों में।

सामान्य प्रदर्शन समस्याएँ

बैकलाइट ब्लीडिंग और असमान चमक

विशिष्ट कारणों में शामिल हैं:

असमान बैकलाइट वितरण

उम्र बढ़ने वाली एल.ई.डी

पैनल फ़्रेम दबाव

ख़राब असेंबली गुणवत्ता

ये समस्याएँ स्क्रीन के किनारों के आसपास चमकीले धब्बे, अंधेरे क्षेत्र या बादल प्रभाव पैदा कर सकती हैं।

सिग्नल हस्तक्षेप

मोटरों, भारी मशीनरी, या खराब परिरक्षित केबलों से विद्युतचुंबकीय हस्तक्षेप (ईएमआई) निम्न का कारण बन सकता है:

झिलमिलाते

क्षैतिज रेखाएँ

शोर पैटर्न

रंग अस्थिरता

परिरक्षित केबल, उचित ग्राउंडिंग और ईएमसी प्रमाणित ड्राइवर बोर्ड का उपयोग इन समस्याओं को रोकने में मदद करता है।

बुनियादी रखरखाव युक्तियाँ

एलसीडी का जीवनकाल बढ़ाने के लिए:

डिवाइस को 0-50 डिग्री ऑपरेटिंग तापमान के भीतर रखें

सफाई के लिए माइक्रोफाइबर कपड़े का प्रयोग करें

कठोर अल्कोहल आधारित क्लीनर्स से बचें

24/7 ऑपरेशन के लिए मॉनिटर को 80% से अधिक चमक पर न चलाएं

एलसीडी प्रदर्शन का अनुकूलन

घटकों का उन्नयन

प्रमुख एलसीडी घटकों को अपग्रेड करने से प्रदर्शन में काफी सुधार हो सकता है:

प्रदर्शन पैरामीटर समायोजित करना

फ़ाइन{0}}ट्यूनिंग सेटिंग्स छवि गुणवत्ता में नाटकीय रूप से सुधार कर सकती हैं:

रंग तापमान: 6500K (सटीक सफेद संतुलन के लिए अनुशंसित)

चमक: 200-300 निट्स घर के अंदर; 800+ बाहर

कंट्रास्ट: विवरण हानि से बचने के लिए संतुलित

गामा: मानक सटीकता के लिए 2.2

विश्वसनीय ब्रांड चुनना

एलसीडी पैनल या घटकों का चयन करते समय, गुणवत्ता, विश्वसनीयता और दीर्घकालिक उपलब्धता के लिए जाने जाने वाले ब्रांडों पर विचार करें। देखो के लिए:

आईएसओ-प्रमाणित विनिर्माण

लंबे उत्पादन चक्र

उच्च गुणवत्ता वाले ड्राइवर आईसी

लगातार QC रिपोर्ट

बिक्री के बाद मजबूत समर्थन

विश्वसनीय निर्माताओं में हेन्कस्टार और अन्य विश्व स्तर पर मान्यता प्राप्त पैनल आपूर्तिकर्ता शामिल हैं।

अंतिम विचार

एक एलसीडी डिस्प्ले एक स्क्रीन से कहीं अधिक है। यह सटीक रूप से इंजीनियर किए गए घटकों की एक प्रणाली है जो स्पष्ट, जीवंत छवियां बनाने के लिए मिलकर काम करती है। यह समझकर कि ये घटक कैसे परस्पर क्रिया करते हैं, आप औद्योगिक उपकरण, चिकित्सा उपकरणों, कियोस्क और अन्य व्यावसायिक अनुप्रयोगों के लिए एलसीडी का चयन करते समय बेहतर निर्णय ले सकते हैं।

कार्यवाई के लिए बुलावा

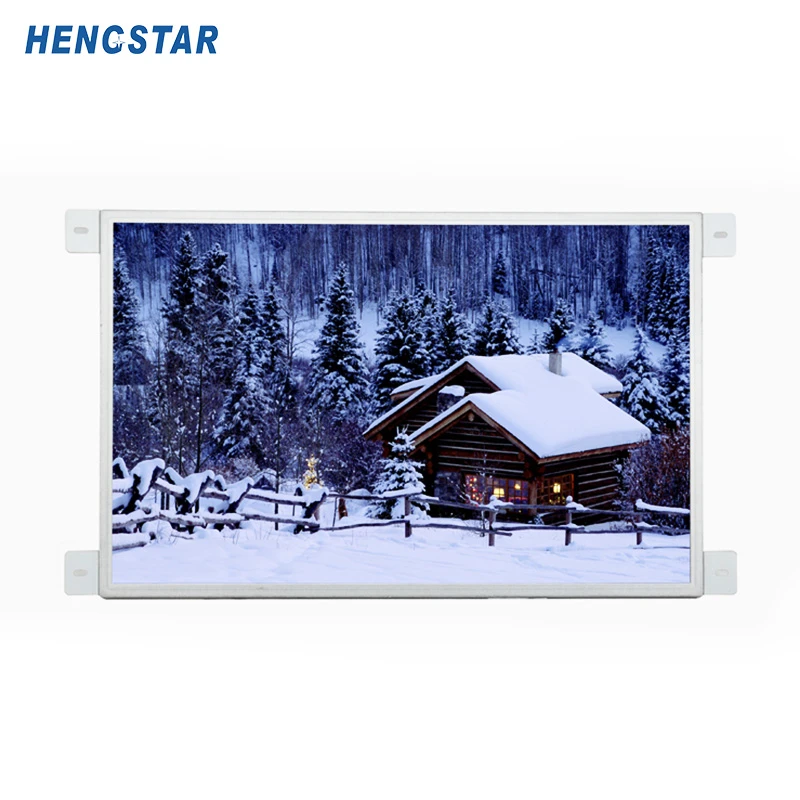

यदि आपको औद्योगिक एलसीडी, खुले फ़्रेम मॉनिटर, या कस्टम निर्मित डिस्प्ले समाधान की आवश्यकता है, तो HENCSTAR पेशेवर इंजीनियरिंग सहायता, उच्च गुणवत्ता वाले घटक और आपकी परियोजना आवश्यकताओं के अनुरूप OEM/ODM सेवाएं प्रदान करता है।
